EasySoldering
Open een bordbestand en ontvang een interactieve diagnostische kaart met elk component, elke pin, elk net en elk testpunt. Een cognitieve engine met 50+ analysemodules begeleidt u stap voor stap van symptoom naar oorzaak.
Kernfunctionaliteit
Signaalenyclopedie
Doorzoekbare naslagbron voor elk signaaltype op moderne printplaten. Detecteert automatisch signalen in uw geladen bordbestand en koppelt deze aan gedetailleerde beschrijvingen, verwachte spanningen en diagnostische tips.
Power Tree
Uitklapbare hiërarchie van regulatoren, rails en belastingcomponenten. Visuele indicatoren voor railstatus, spanningsstatus en opstartsequentie. Ondersteunt Buck, Boost, LDO en SEPIC-topologieën.

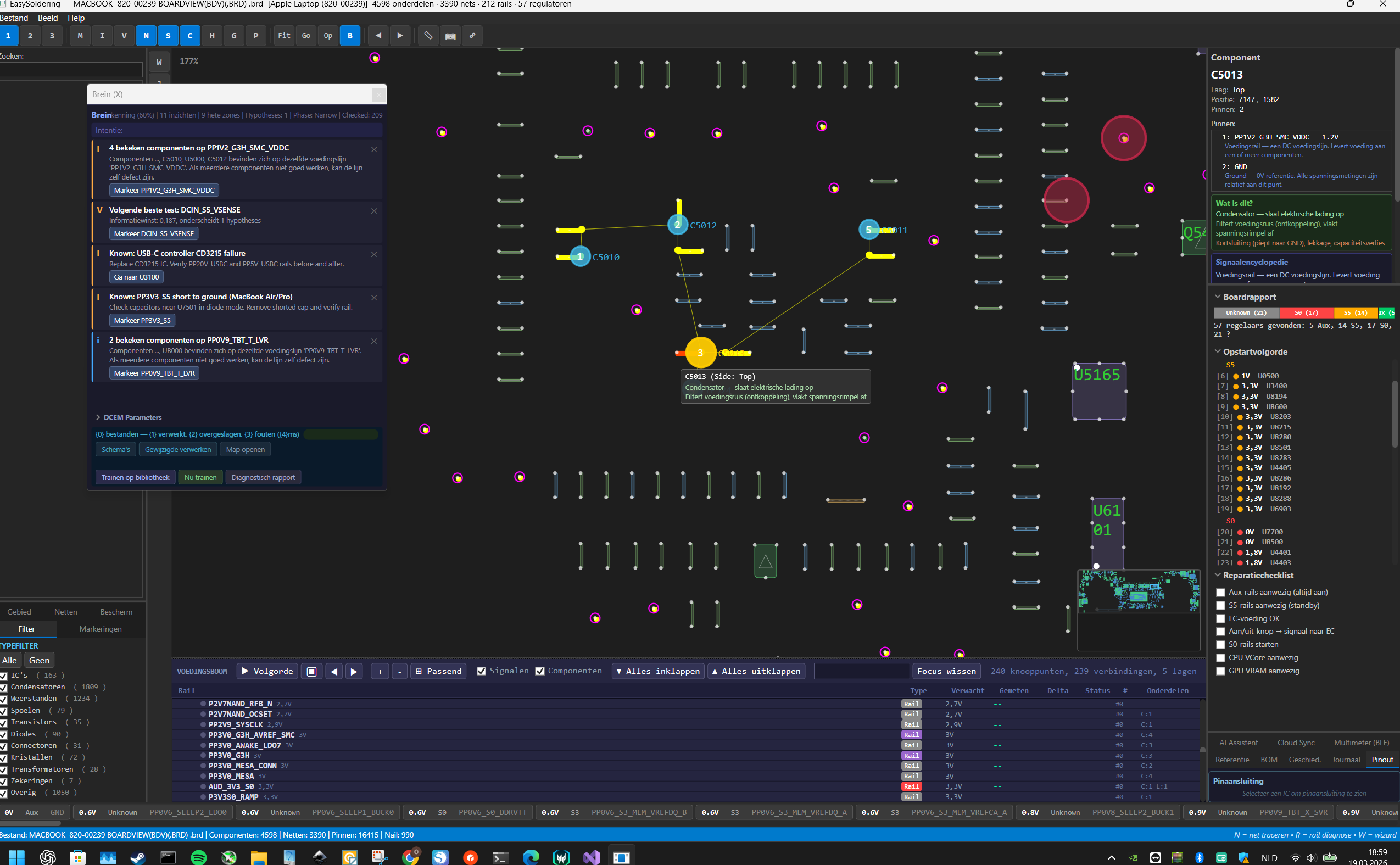

Reparatieplan-builder
Stel gestructureerde reparatieplannen op met geprioriteerde stappen, onderdelenlijsten en tijdschattingen. Exporteer plannen als onderdeel van uw PDF-rapport of deel ze met uw team.
27 bordfabrikanten
Automatische fabrikantdetectie: Apple, Lenovo, HP, Dell, ASUS, Acer, MSI, Gigabyte, Samsung, Huawei en nog 17 anderen. Fabrikantgerichte diagnostische strategieën via corpusgebaseerde priors.
ATX desktop-ondersteuning
Volledige ondersteuning voor ATX desktop-moederborddiagnostiek. Voedingssequentiebepaling, VRM-analyse, CPU-socketmapping en PCIe-slottesting voor desktop-reparatieworkflows.
Automatische updates
Automatische updatecontrole met installatie met één klik. Mis nooit een nieuwe versie. Naadloze download op de achtergrond met voortgangsindicator en changelog-preview.
Ondersteuning voor bordbestanden
EasySoldering leest de formaten die reparatieprofessionals daadwerkelijk gebruiken, inclusief versleutelde en proprietëre bestanden. Geen conversie, geen tools van derden.
12 diagnostische formaten
BRD, BRD2, BDV, FZ, GR, GenCAD, FAZ, TVW, BVR, BVR3, PCB, ASC. De formaten die door BoardView en diagnostische tools wereldwijd worden gebruikt.
Automatische ontsleuteling
Beveiligde en versleutelde bordbestanden worden automatisch ontsleuteld bij het importeren. Open het bestand en EasySoldering regelt de rest.
Schema-integratie
Ingebouwde PDF- en PNG-schemaviewer met OCR-indexering. Zoek rechtstreeks in het schema op componentreferenties.
Cognitieve diagnostische engine
DCEM: Diagnostic Cognitive Engine Model. Geen patroonherkenning. Vijf cognitieve niveaus met 50+ gespecialiseerde analysemodules.
Niveau 1: Observatie. Volgt uw handelingen, verzamelt anomalieën uit alle bronnen en anticipeert op diagnostische intentie.
Niveau 2: Hypothesen. Op bewijs gebaseerde fouthypothesen met betrouwbaarheidsscoring. Causale analyse scheidt oorzaken van symptomen. VOI-planner stelt de optimale volgende meting voor.
Niveau 3: Leren. Extraheert diagnostische regels uit eerdere reparaties, traint strategieën en ontdekt patronen in uw bordendatabase.
Niveau 4: Ervaring. Vergelijkt huidige fouten met vergelijkbare eerdere gevallen. Evalueert de kwaliteit van de diagnostische sessie.
Niveau 5: Metacognitie. Bewaakt de effectiviteit van strategieën, kalibreert betrouwbaarheid en past de aanpak in realtime aan.

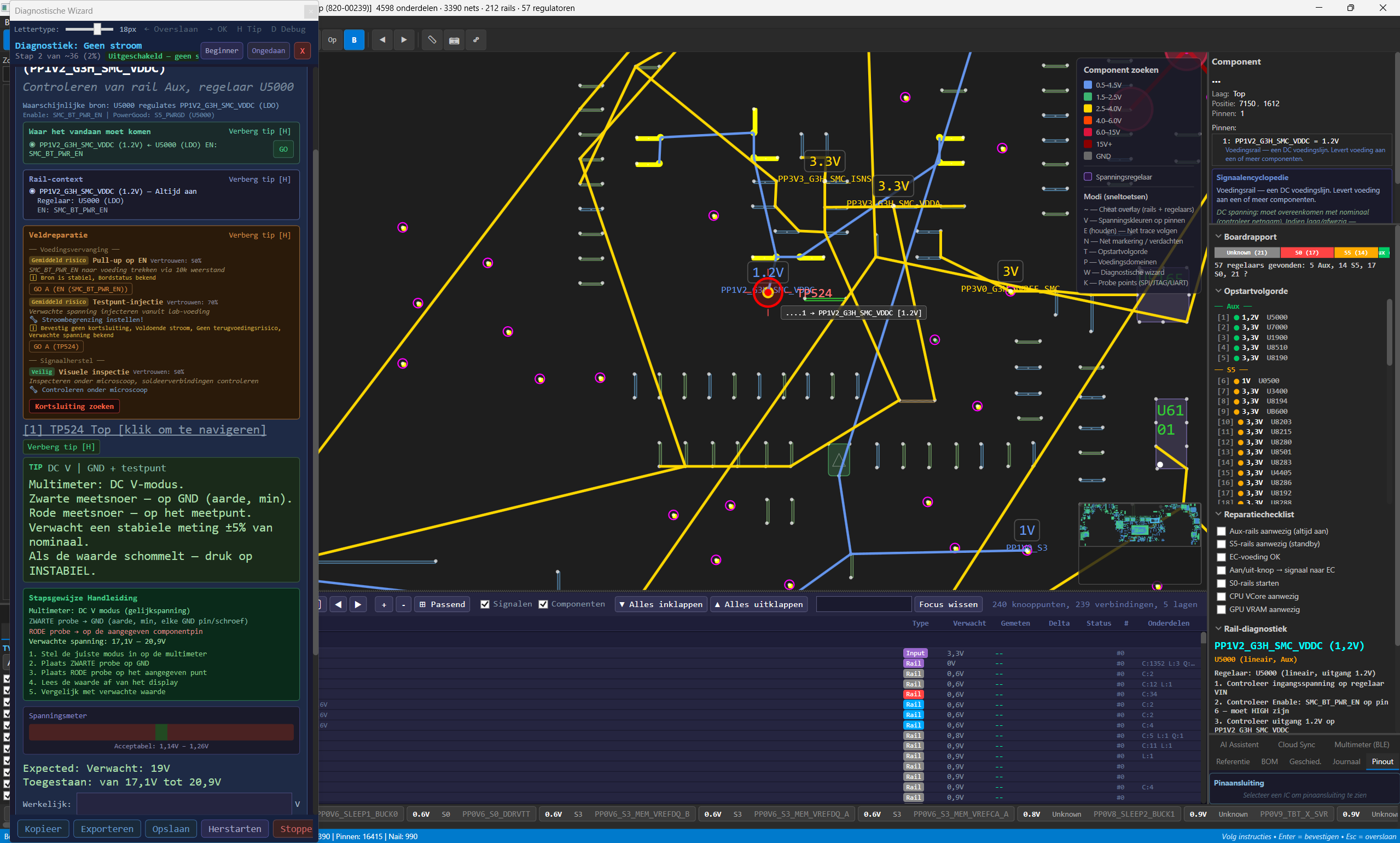

Voeding & componentanalyse

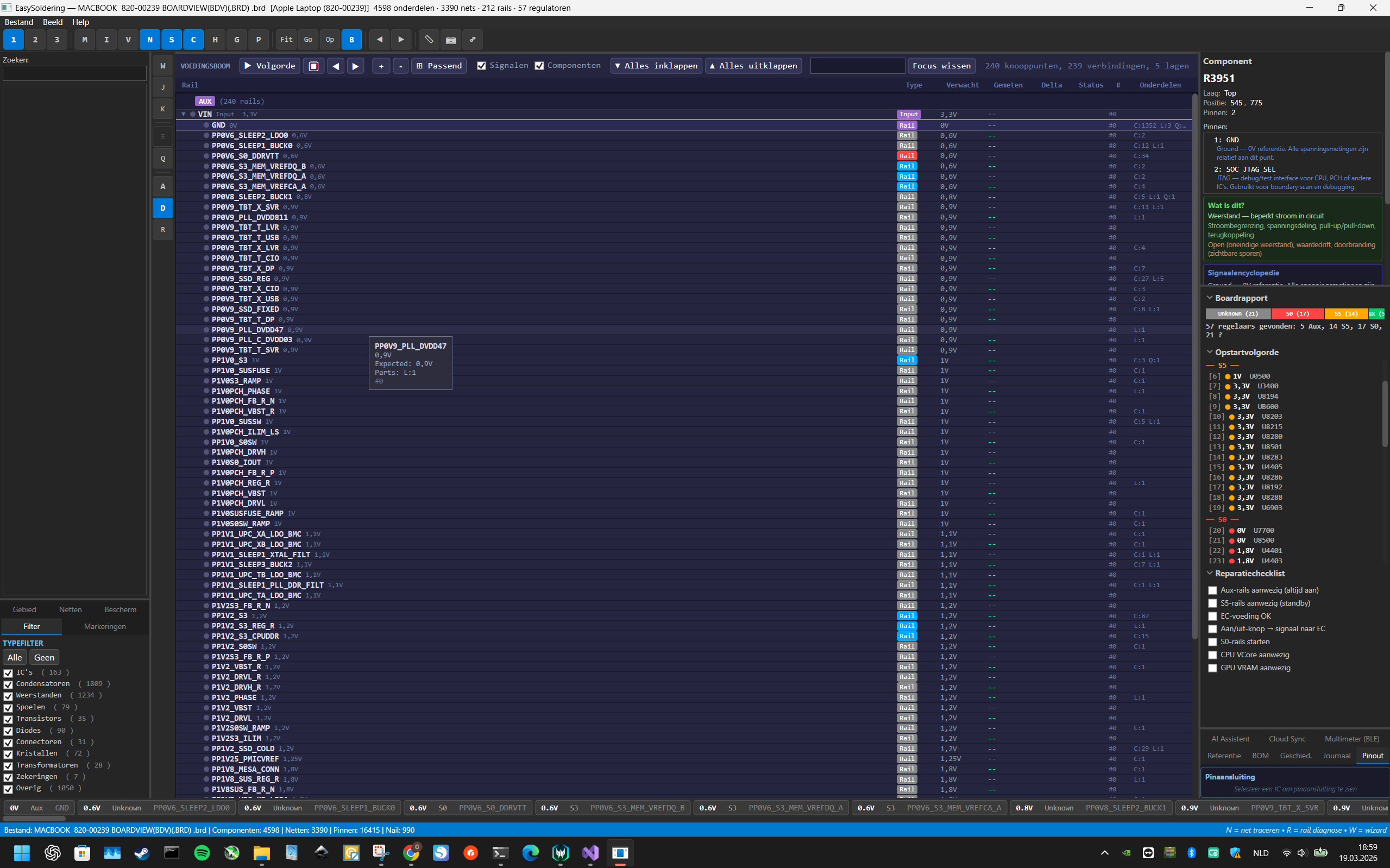

Power Tree
TreeListView met uitklapbare regulatorhiërarchie: Buck, Boost, LDO, SEPIC. Ingang/uitgang/enable/feedback-mapping, opstartsequentiedetectie en railstatusbeoordeling met visuele indicatoren.
IC-intelligentie
170+ IC-patronen voor controllers, interfaces en regulatoren. Automatische functiedetectie via verbonden nets. Pinout-mapping met signaalkwalificatie.
Beveiligingsketens
Automatische detectie van beveiligingsketens: zekeringen, MOSFET’s, spoelen, dioden. Kortsluitingslokalisatie met bruggingsplanning. Markering van gevaarzones voor de veiligheid van de technicus.

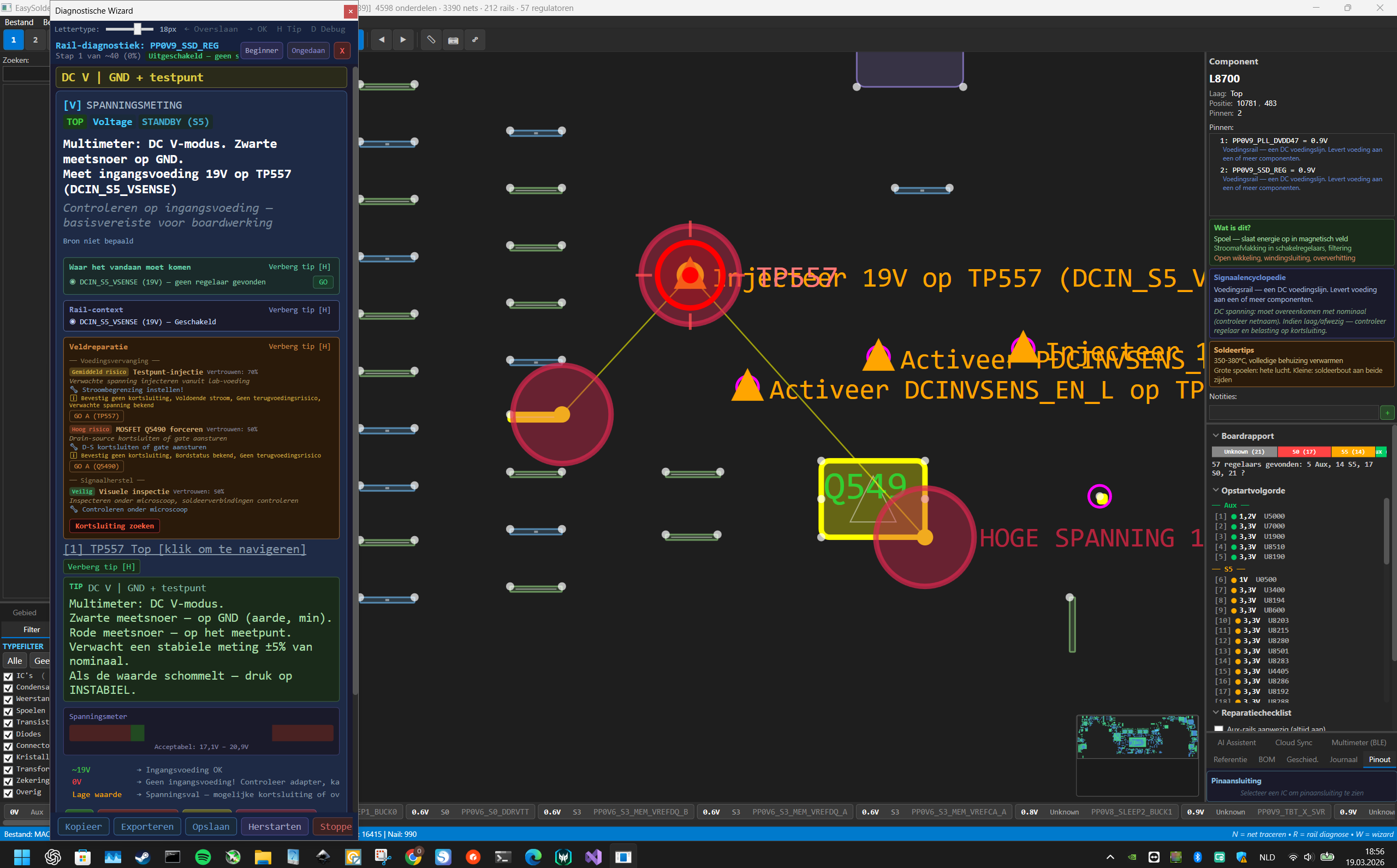

Begeleide diagnostische wizard
Drie modi, één doel. De wizard past de stapvolgorde aan op basis van uw meetresultaten. Geen vaste scripts.
Beginner
Maximale uitleg bij elke stap. Ideaal voor technici die boardniveau-reparatie leren of met onbekende printplaten werken.
Standaard
Gebalanceerde detail en snelheid. De standaard voor dagelijks diagnostisch werk: voldoende begeleiding zonder vertraging.
Expert
Handmatige railselectie, hypothesebewerking, volledige controle. Voor ervaren engineers die de diagnostische workflow zelf willen sturen.
Meting & samenwerking
BLE-multimeter & testpunten
Koppel uw Bluetooth-multimeter voor live metingen op het bord. Automatische testpuntrangschikking, meetjournaal met tijdstempels. Detectie van debug-interfaces: SPI, JTAG, SWD, UART, I2C.
Golden Board & Dual Board
Vergelijk een bekend goed referentiebord met een defect bord. Dual Board-modus voor gesynchroniseerde zij-aan-zij-navigatie. Ontdek verschillen direct.
Cloudsynchronisatie
Synchroniseer diagnostische sessies op meerdere apparaten. Automatische cloudback-up van uw bordendatabase, reparatiegeschiedenis en instellingen. Werk op elke machine met uw volledige diagnostische bibliotheek.
Geavanceerde tools
Warmtebeeldoverlay
Importeer warmtebeelden en leg ze over het bordschema. Kalibreer de temperatuurmapping om hotspots te lokaliseren en te correleren met de circuitanalyse.
AI-assistent (BYOK)
Optionele AI-gestuurde diagnostische assistent. Gebruik uw eigen OpenAI- of Anthropic API-sleutel voor foutanalyse en reparatieadviezen in natuurlijke taal. Werkt naast de cognitieve engine.
Projector & Nexar-zoekopdracht
Projectormodus voor weergave op volledig scherm tijdens fysieke reparatie. Ingebouwde Nexar-componentzoekopdracht op MPN voor datasheets, prijzen en beschikbaarheid.
Professionele PDF-rapporten
Genereer met één klik een overzichtelijk PDF-rapport van uw diagnostische sessie. Gereed voor cliënten, QA-documentatie of uw eigen archief.
Technische specificaties
| Versie | 1.5.0 |
| Platform | Windows 10 / 11 (64-bit) |
| Runtime | .NET 8 (meegeleverd) |
| Grootte | ~20 MB (portable ZIP) |
| Rendering | 9-laags WPF hardware-versnelde engine |
| Fabrikanten | 27 herkend (Apple, Lenovo, HP, Dell, ASUS, MSI, Gigabyte, Samsung, Huawei en meer) |
| Netwerk | Licentieverificatie bij opstarten + elke 30 min. Kerndiagnostiek werkt offline. AI-assistent en Nexar vereisen internet. |
| Talen | English, Nederlands, Ukrainian |
Voor wie is het bedoeld
Reparatietechnici
Smartphones, laptops, desktops, gameconsoles. Als het een PCB heeft, helpt EasySoldering u sneller te diagnosticeren en te repareren.
Servicecentra
Standaardiseer diagnostiek in uw team. Professionele rapporten bij elke reparatie. Leid nieuwe technici op met de begeleide wizard.
Engineers & onderwijs
Elektronica-engineers, fieldserviceteams en onderwijsinstellingen. Leer boardniveau-reparatie met intelligente begeleiding.
